Автоматический краскопульт Air Pro HW-SA102

Air Pro HW-SA102 — автоматический краскопульт для покраски на механизированных линиях или конвейере

Автоматический краскопульт Air Pro HW-SA102 — это профессиональное пневматическое оборудование, предназначенное для точного и равномерного нанесения лакокрасочных материалов на различных производственных линиях. Благодаря автоматизации процесса и стабильным параметрам распыления, данная модель широко используется в промышленности и серийном производстве.

Особенности автоматического краскопульта Air Pro SA102

Особенностью данной модели является использование системы LVLP (Low Volume Low Pressure) — это технология с низким расходом воздуха и пониженным давлением.

Она обеспечивает:

• высокую эффективность переноса материала на поверхность;
• снижение потерь краски;
• уменьшение туманообразования;
• более экологичную и экономичную работу.

Автокраскопульт изготовлен из прочного алюминиевого сплава.
Эта автоматическая головка обладает высокой скоростью и точностью нанесения лакокрасочного материала.

Также краскопульт оснащен раздельной регулировкой подачи воздуха и материала, что позволяет точно настраивать параметры распыления под конкретную задачу.

В автоматическом краскопульте Air Pro HW-SA102 предусмотрено три отверстия:

• Переднее отверстие из нержавеющей стали с резьбой 3/8″ — для подачи лакокрасочного материала.
• Два отверстия сзади с резьбами 1/4″ — для подачи воздуха.

Все отверстия подписаны, для правильного подключения.

• CYL — подача воздуха для управления краскопультом (открытие/закрытие сопла иглой)
• CAP — подача воздуха непосредственно для распыления

Сфера применения

Air Pro HW-SA102 разработан для автоматизированных процессов окрашивания и чаще всего используется:

• на конвейерных и механизированных линиях;
• в мебельном производстве;
• при окраске металлических конструкций;
• в автомобильной промышленности;
• в производстве бытовой техники;
• в деревообработке и лакокрасочных цехах.

Благодаря высокой скорости и стабильности нанесения, он особенно эффективен в условиях массового производства, где важны повторяемость и качество покрытия.

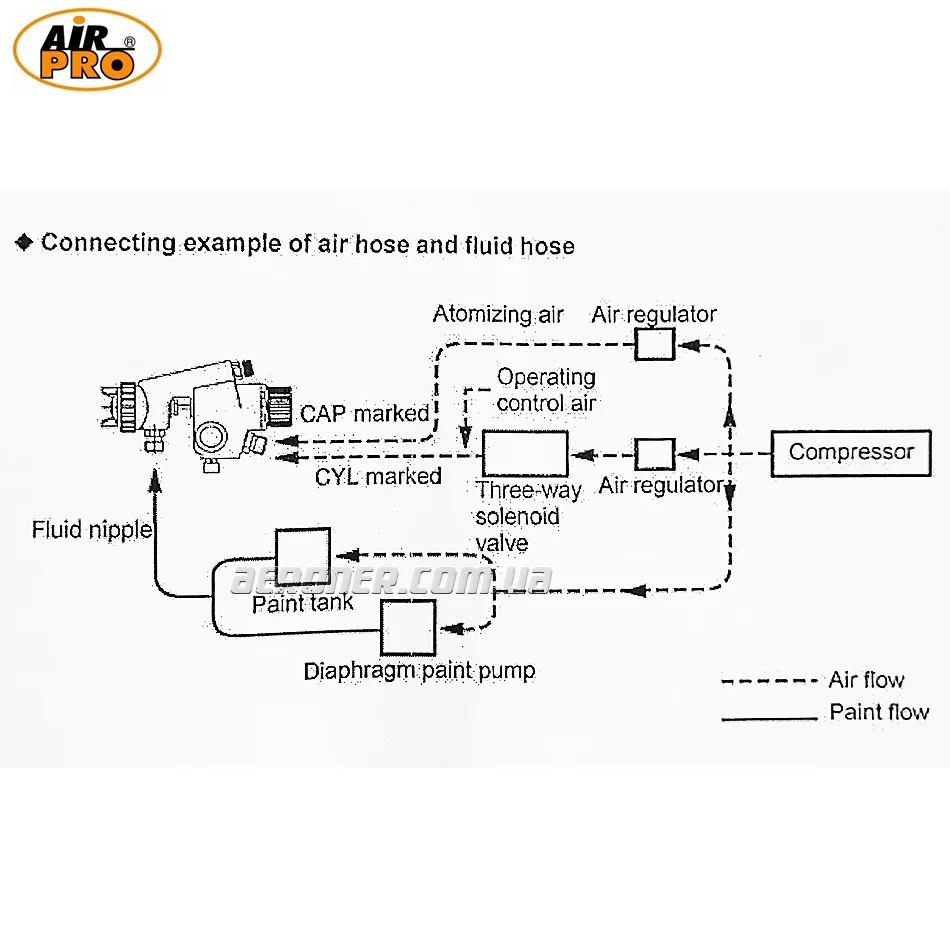

Принцип работы автоматического краскопульта

Автоматические краскопульты, оснащённые раздельными входами CYL и CAP, применяются в промышленных системах окраски и обеспечивают точное управление процессом распыления за счёт разделения функций подачи воздуха.

Основные элементы системы

• Вход CYL (Cylinder) — канал управления пневматическим приводом (иглой/клапаном подачи краски);
• Вход CAP (Cap) — канал подачи воздуха на распылительную головку (воздушную шапку);
• Материальный вход — подача лакокрасочного материала;
• Сопло и игла — формируют поток краски;
• Воздушная головка (air cap) — формирует факел распыления.

Как работает система

Работа краскопульта строится на поэтапной подаче воздуха в разные контуры:

Подача воздуха на CAP (распыление)
На вход CAP подаётся сжатый воздух, который поступает в воздушную головку.
Он формирует факел и определяет:

• ширину распыла;
• степень дисперсии (разбивания краски на мелкие частицы);
• равномерность покрытия.

Подача воздуха на CYL (управление иглой)
Вход CYL управляет пневматическим цилиндром внутри краскопульта.
При подаче воздуха:

• цилиндр сдвигает иглу;
• открывается сопло;
• начинается подача краски.

При отключении воздуха:

• игла возвращается в исходное положение (обычно пружиной);
• подача материала прекращается.

Подача материала

• Краска поступает под давлением (или самотёком/насосом) к соплу.
• Когда игла открыта, материал выходит и захватывается воздушным потоком с входа CAP.

Формирование факела
Воздух с CAP разбивает поток краски на мелкодисперсные частицы и формирует факел нужной формы (круглый или плоский).

Особенности такой схемы

Раздельное управление

Входы CYL и CAP позволяют независимо управлять:

• моментом открытия краски;
• подачей воздуха на распыление.

Точная синхронизация

В автоматических линиях можно настроить:

• предварительную подачу воздуха (CAP);
• затем открытие краски (CYL);
• и наоборот — задержку при отключении.

Это исключает:

• капли;
• «плевки» краски;
• неравномерный старт/стоп факела.

Экономия материала

За счёт точного управления уменьшаются потери и перерасход ЛКМ.

Интеграция в автоматику

Сигналы на CYL и CAP подаются от:

• электромагнитных клапанов;
• PLC-контроллеров;
• роботизированных систем.

Преимущества использования CYL и CAP

• высокая точность нанесения;
• чистое включение и выключение факела;
• снижение брака при окраске;
• гибкость настройки под разные материалы;
• возможность работы на высокоскоростных линиях.

Технические характеристики Air Pro HW-SA102

• рабочее давление — 3-4 атм
• диаметр сопла —  0.8, 1.0, 1,3, 1.5, 1.8, 2.0 мм (одно в наборе)
• расход воздуха — 270 л/мин
• вход воздуха — 1/4″
• вход материала — 1/4″
• материал корпуса — прочный алюминиевый сплав.

Система с входами CYL и CAP является стандартом для промышленных автоматических краскопультов. Она обеспечивает полный контроль над процессом распыления, позволяя синхронизировать подачу воздуха и материала. Это особенно важно в автоматизированных линиях, где требуется стабильное качество покрытия и минимальные потери.

Производство: Air Pro (Тайвань).
