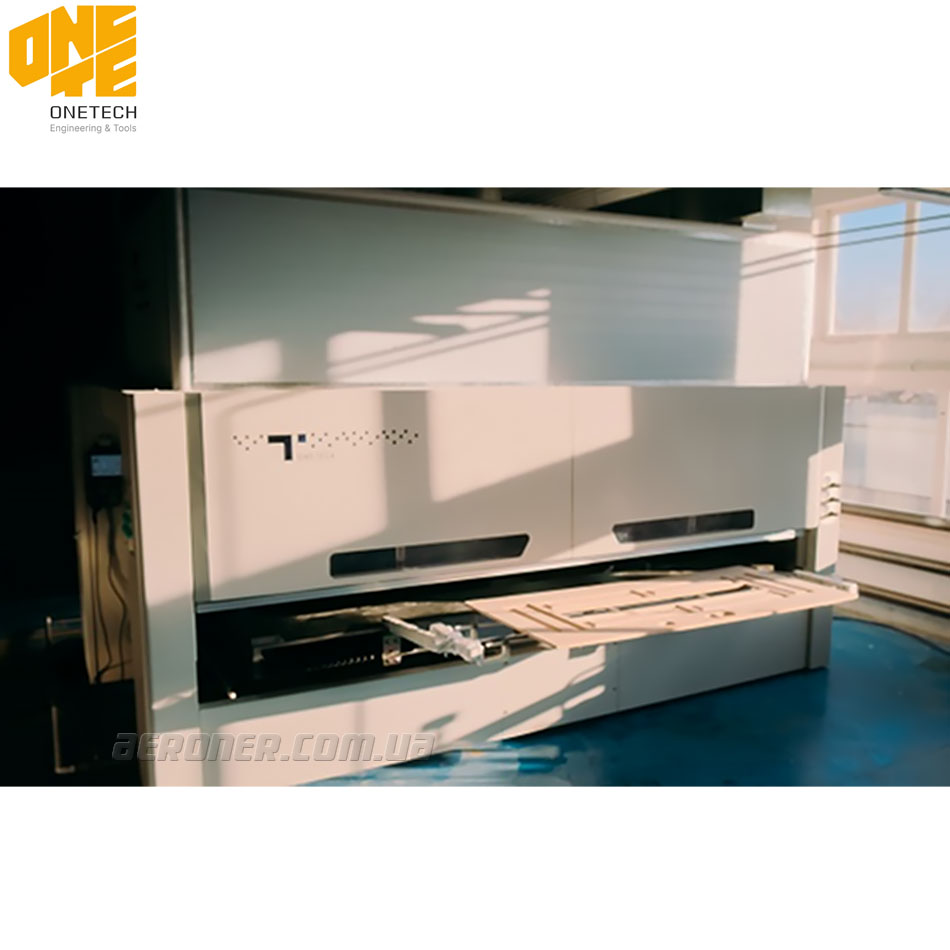

Покрасочная машина для дверей One Tech NT10-250-D-WF-ASU

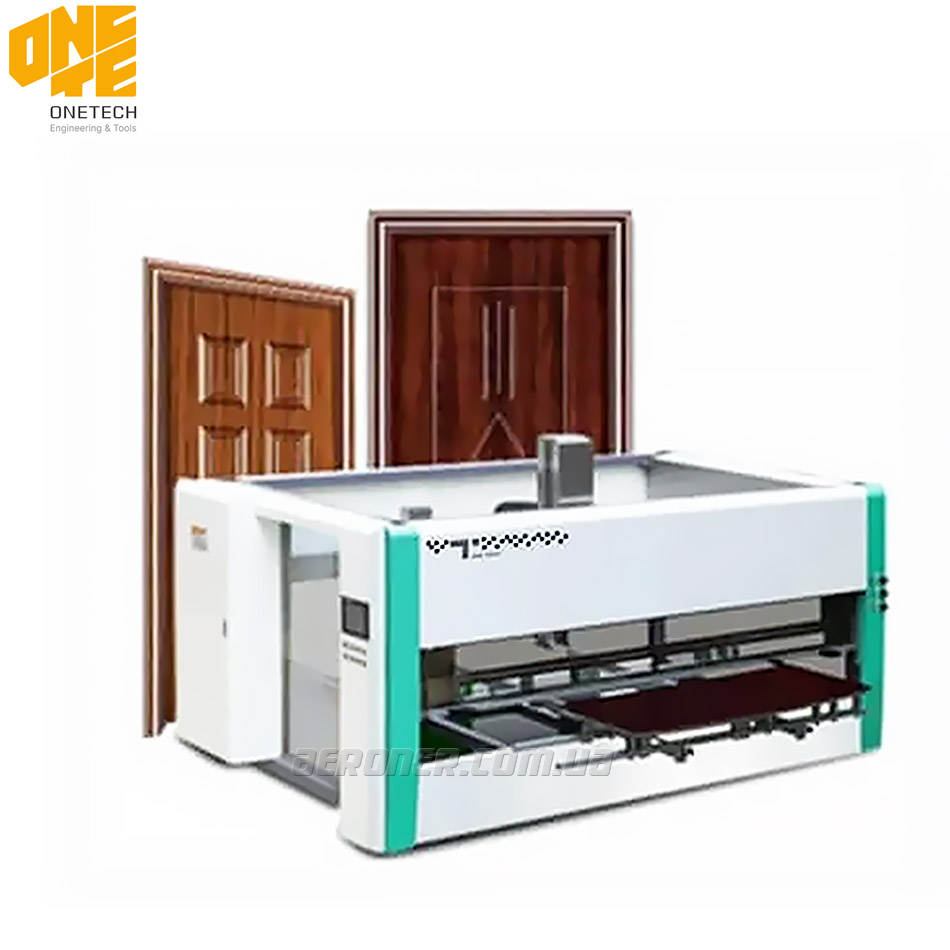

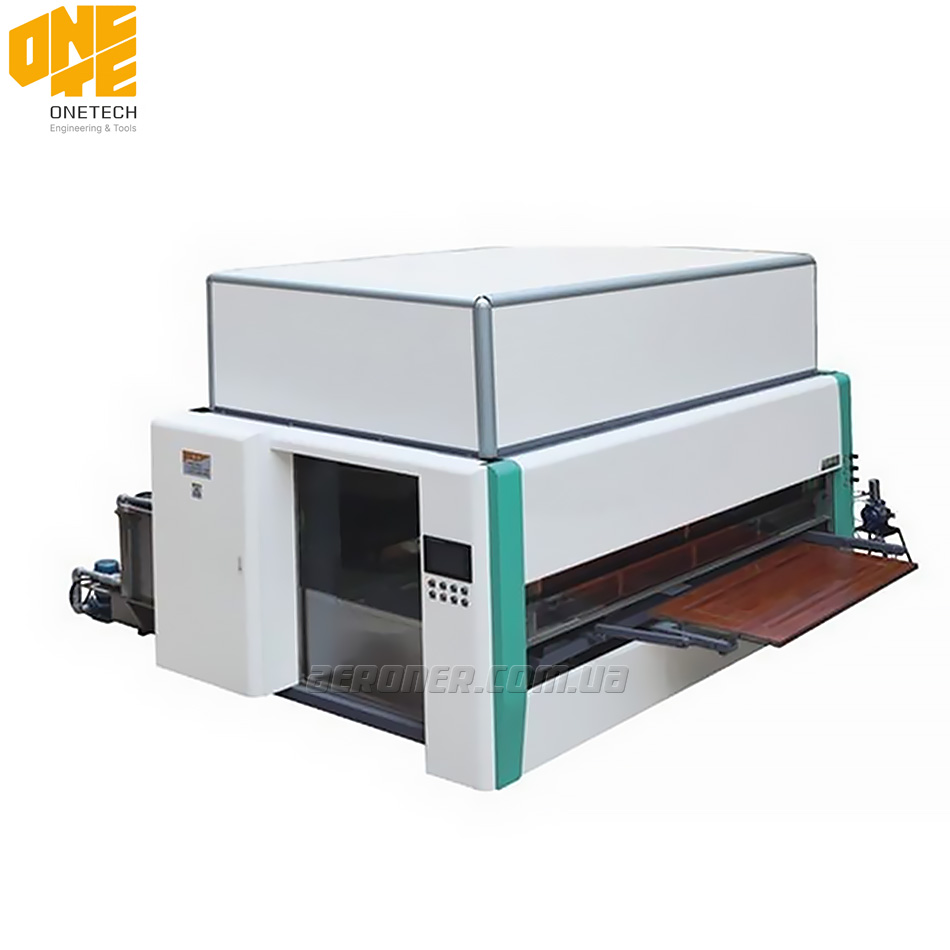

Автоматическая машина для покраски дверей с цифровым управлением ONE TECH NT10-250-D-WF-ASU

Покрасочная машина позволяет окрашивать двери и деревянные изделия с максимальным габаритом 2,5м х 1,2 м х 0,15 м.

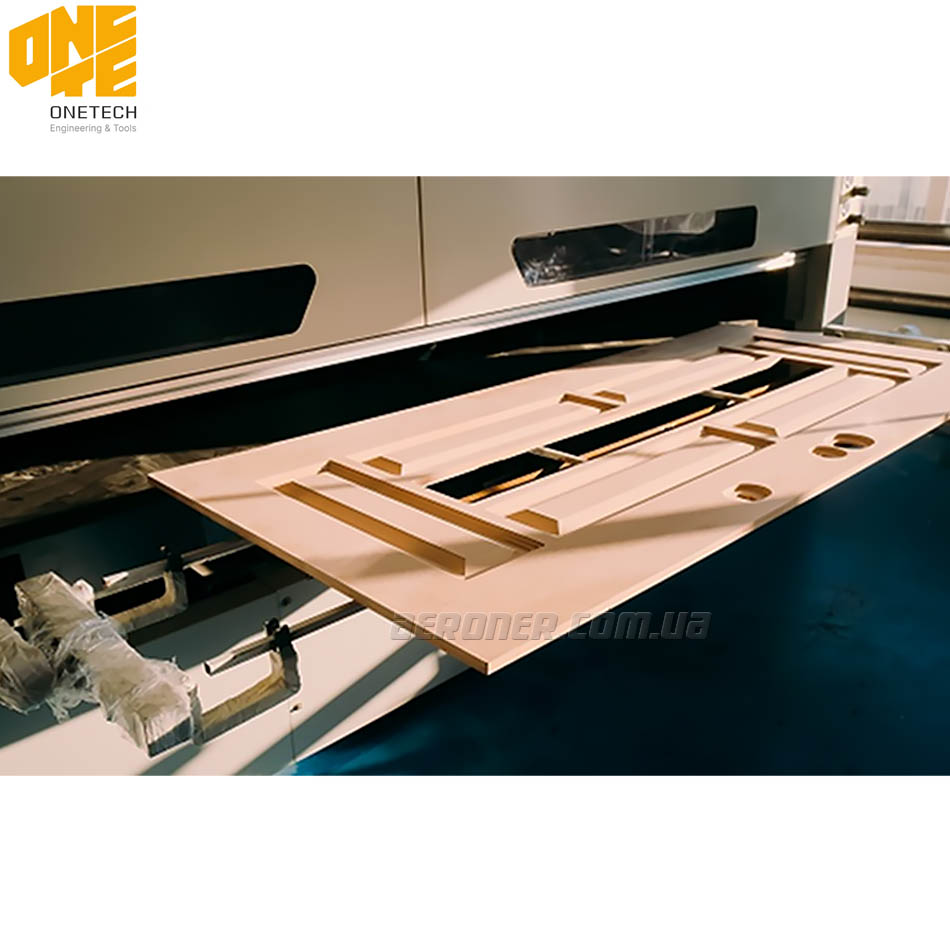

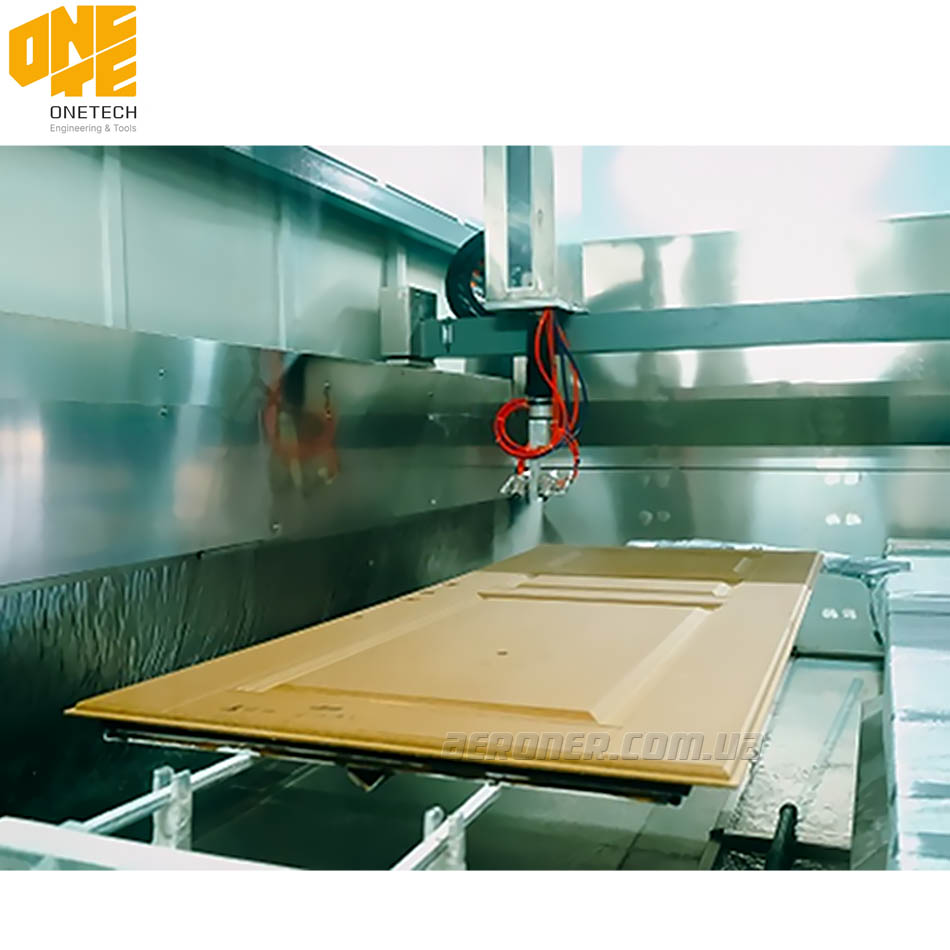

Пневматическая поворотная двухпозиционная подача и механизм автоматического переворачивания двери позволяет окрашивать дверное полотно с 6-ти сторон, что сокращает время покраски, повышает эффективность производства, обеспечивая при этом стабильное качество распыления. Интегрированная система окраски высокого давления существенно экономит лако-красочные материалы по сравнению с традиционным пневматическим краскопультом.

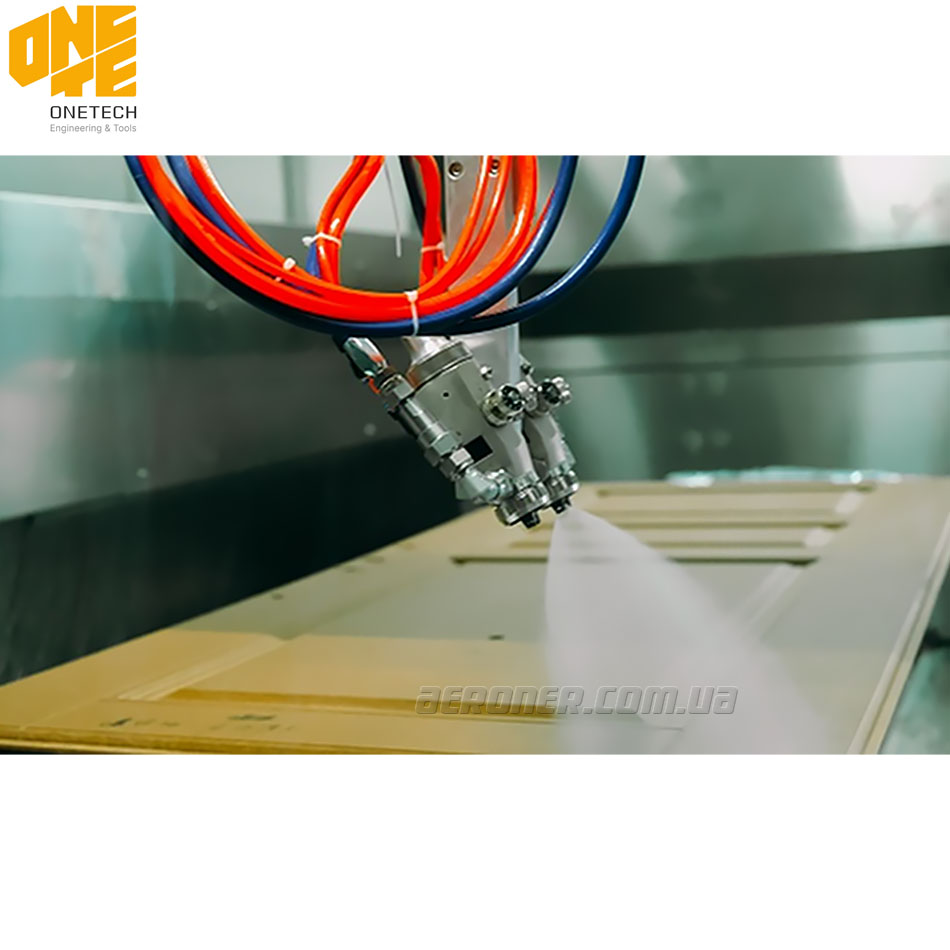

Покрасочная машина проста в управлении и значительно снижает трудозатраты. Необходимо только два работника для простой операции – загрузки и разгрузки покрасочной машины. Траектория движения краскопульта легко программируется с помощью сенсорной панели и контролируется компьютером, обеспечивая равномерный перенос ЛКМ на поверхность и повторяемость результата.

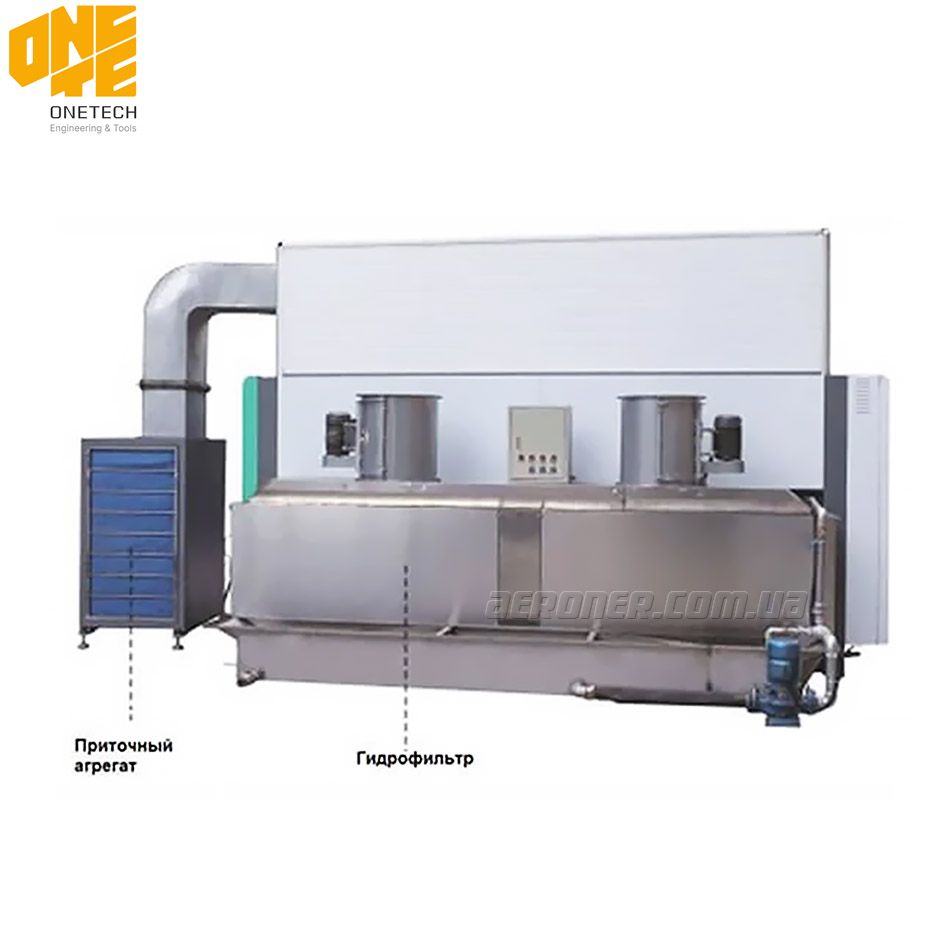

Приточный агрегат отфильтровывает воздух и направляет его в пространство для покраски. Избыточное туманообразование и летучие органические соединения направляется потоком воздуха на водяной пол и вертикальный гидрофильтр, изготовленные из нержавеющей стали. Подходит для распыления всех видов красок, таких как PU, PE, UV, NC, материалов на водной основе.

Особенности One Tech NT10-250-D-WF-ASU

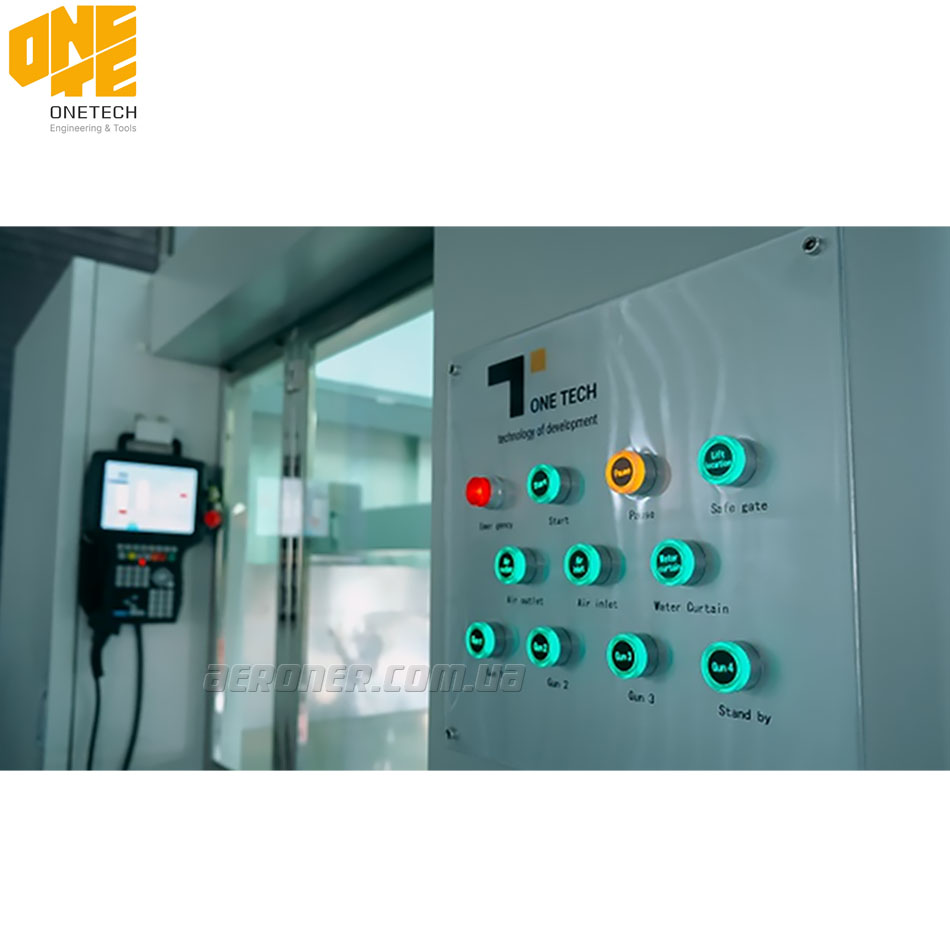

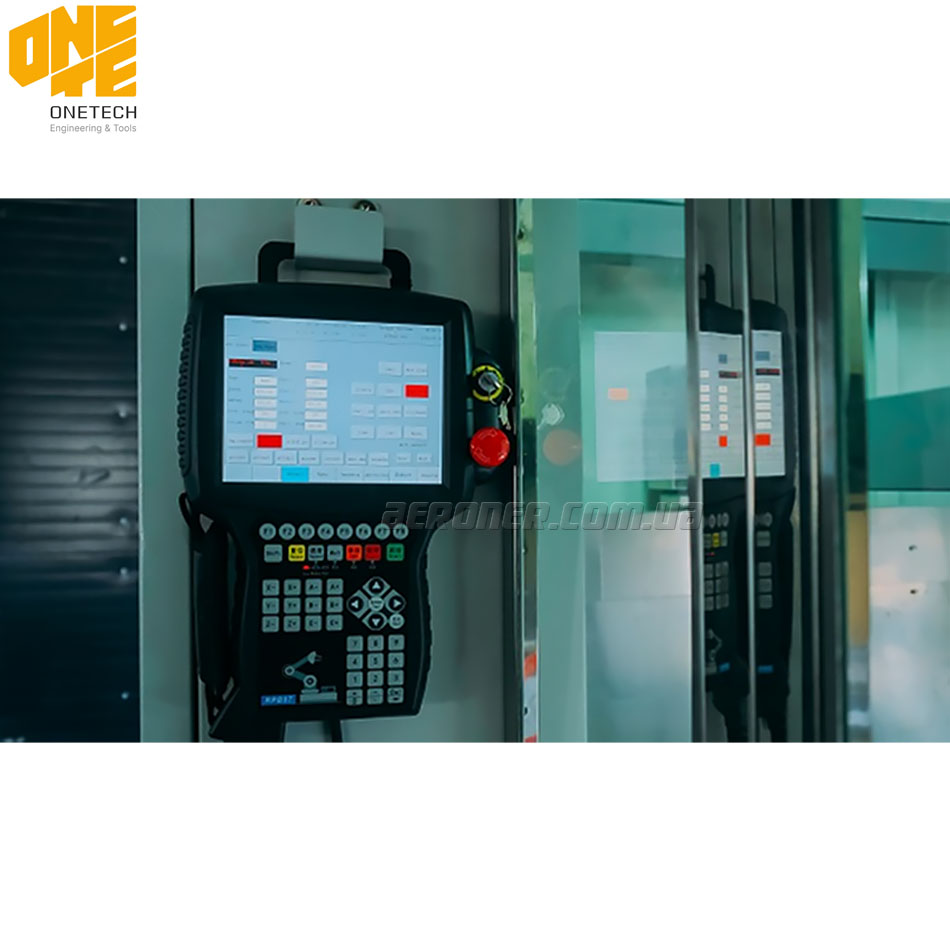

• Сенсорный дисплей с процессором позволяет управлять пневматической поворотной двухпозиционной подачей, работой краскопультов, регулирует скорость движением манипулятора, показывает индикацию неисправности, отображает рабочее состояние и т. д.
• Программирование ввода размера заготовки и количество проходов «от точки к точке» автоматически сгенерирует программу окраски. Возможна гибкая индивидуальная программа.
• Боковая сторона покрасочной машины оснащена стеклянным смотровым окном для визуальной инспекции и обслуживания краскопультов.
• Регулируемый уровень положения краскораспылителя (30 градусов, вертикальный 90 градусов).
• Покрасочная машина оборудована устройством автоматической подачи смазки для направляющей шины.
• Функция аварийной остановки.

Производительность оборудования

Производительность зависит от технологии (слой ЛКМ, количества проходов и пр.), которая настраивается индивидуально под задачу. Примерно, на окраску двери нужно 2 – 2,5 минуты:

• Одной стороны (4 прохода = 2 вдоль+2 поперек) нужно 50 сек.
• Две стороны – 1 мин 40 сек.
• Проход по торцам ~15-20 сек.
• Переворот дверного полотна – 5 сек.
• Загрузка двери (карусель) – 15 сек.
• Один слой покрытия (со всех сторон) на 24 двери – 1 ч.

Комплектация камеры

• Корпус покрасочной машины с системой приточной-вытяжной вентиляции и гидрофильтром – Huichuan District (Китай).
• Синхронный привод – Mexes (Италия).
• Электрические компоненты – Schneider (Франция).
• Пневмосистема – Yadeke (Тайвань).

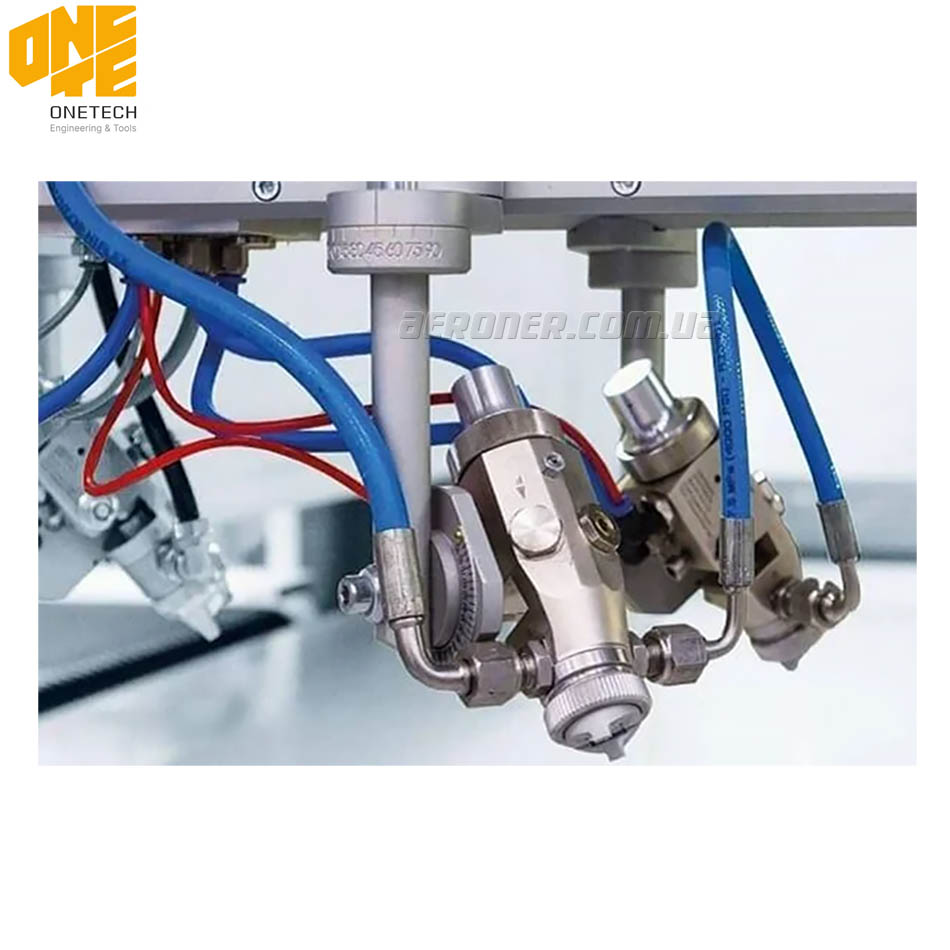

• Краскопульт комбинированной системы распыления Dürr ECO GUN AA Auto (Германия) – 2 шт.
• Насос высокого давления – (Италия).

Технические характеристики

• мин/Макс длина окрашиваемого изделия – 2500 мм;
• мин/Макс ширина окрашиваемого изделия – 1200 мм;
• мин/Макс высота окрашиваемого изделия – 150 мм;
• габариты оборудования, (Д х Ш x В) – 4.65 X 5.6 X 2.5 м;
• мощность вытяжного вентилятора – 1,5 кВт х 2;
• мощность водяного насоса – 1,5 кВт;
• общая мощность оборудования – 8.5 кВт;
• вес оборудования – 2500 кг;
• регулируемая скорость манипулятора (движения краскопульта) – 0~1800 мм/с;
• давление сжатого воздуха на входе – 6 Бар.
